Профилировачная линия для стального шпунта,Строительный индустриал

Компоненты

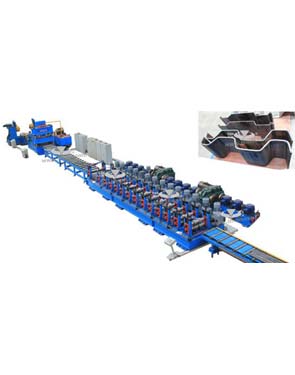

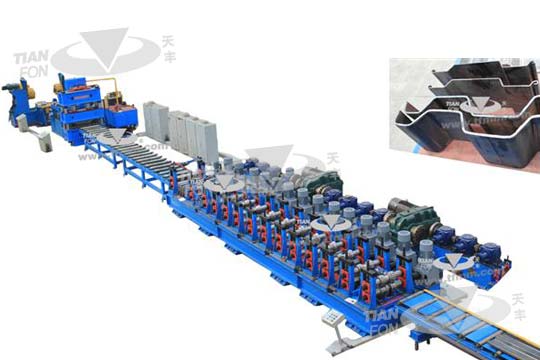

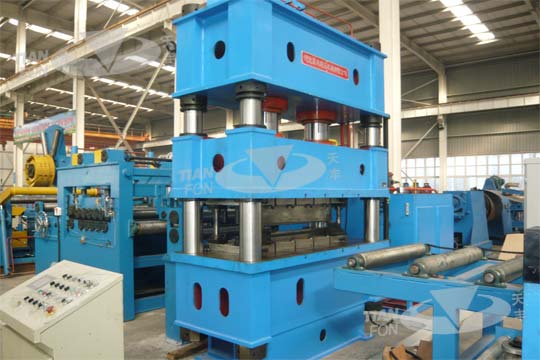

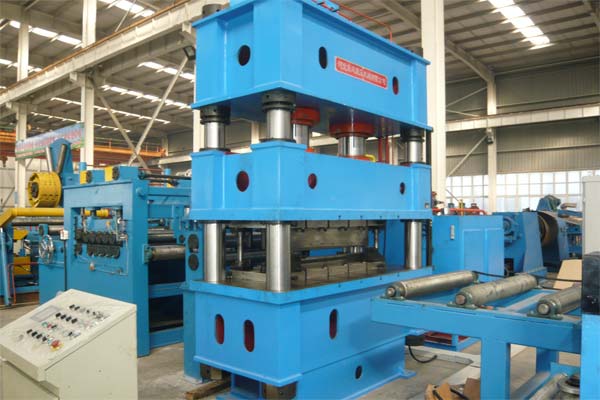

Загрузить рулон—разматывать рулон—подавать лист—выравнивать лист—отрезать и штамповать ли ст—конвейер—направлять лист на машину—прокатать профиль—выпускать профиль

Спецификации

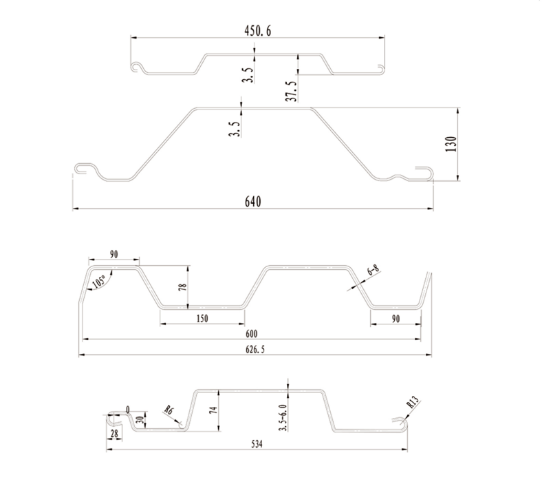

Обзор машины:: TF производственная линия для шпунта предназначена для производства шпунта толщиной до 8мм. Пр офилирующая линия для шпунта использует современные конструкции со сменными кассетами, так как она может производит 8 видов шпунтов с разных сечениями. Целая линия характеризуется высокой ско ростью и автоматической.
Макс. толщина листов: 8мм.

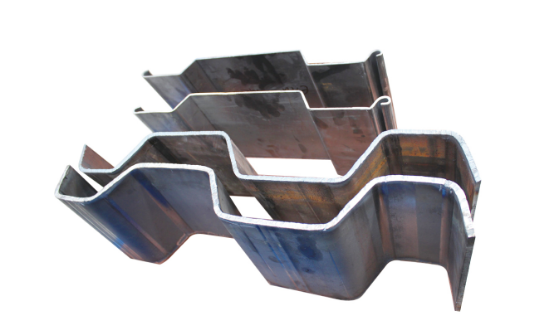

TНазначение шпунтов: шпунты, производимые TF профилегибочной линей, широко используются в вечн ой конструкцей как порт, амбаркадера, дамба, защитная стена и т.д, так же используется во временно й конструкцей как увеличение берега, меремычка во время создания мостов и т.д.

Технические параметры TF производственной линии для шпунта
1.     Заготовка:                             S355JR лист(горячекатанная сталь)
2.     Материал:        σs≤400MPa
3.     Толщина заготовки:                      6.0-8.0mm
4.     Макс. Ширина заготовки:                    1000mm
5.     Внутренний диаметра рулона:         φ762mm
6.     Наружный диаметра рулона:        ≤φ1000～2000mm
7.     Вес рулона:                         ≤18T
8. Длина профиля:                       2000mm~12000mm
9.    Линейная скорость:          15-20m/min
10. ЭП:                              &nb sp;     415В/50Гз/3 фаза
11. Общая Мощность:                            about 350Кв

Технические параметры

№.	наименование		Ед.	параметры	замечание
1	материал	тип		S355JR
		Предел текучести	MPa	≤400
		толщина	мм	6.0~8.0
		Внут. Диаметр рулонна	мм	762
		Вес рулонна	T	18
2	спецификация		мм	2000~12000
3	Скорость линии		м/мин.	12--20

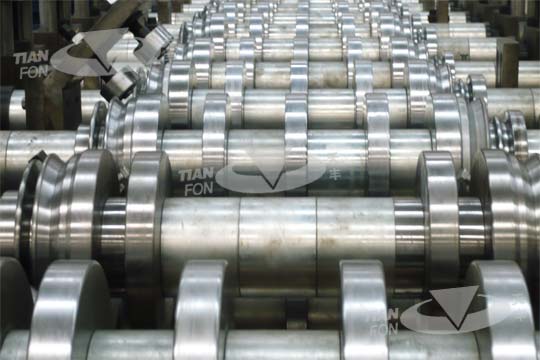

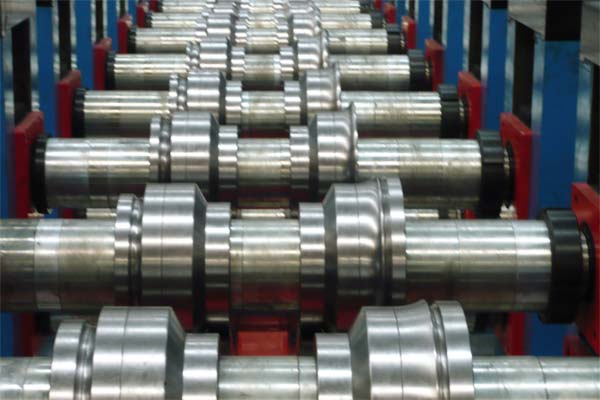

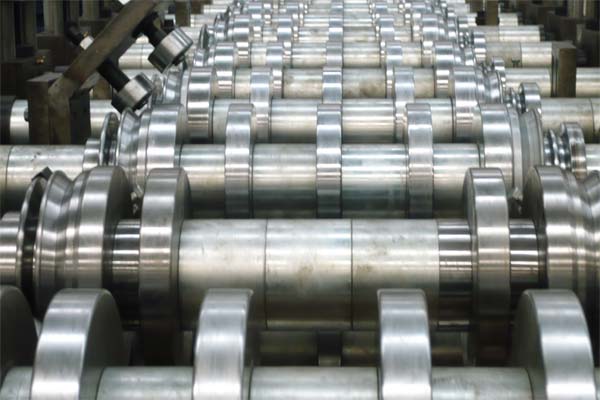

4	Материал роликов
5	трансмиссия
6	Система операции
7	Общая мощьность		Кв.	≈350kw
8	Система управления			PLC авто-контроль
9	Габариты (ДШВ)		м
