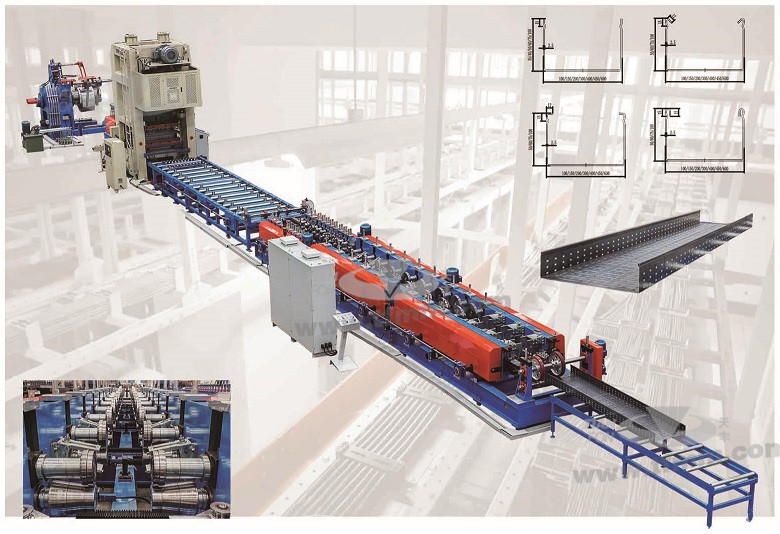

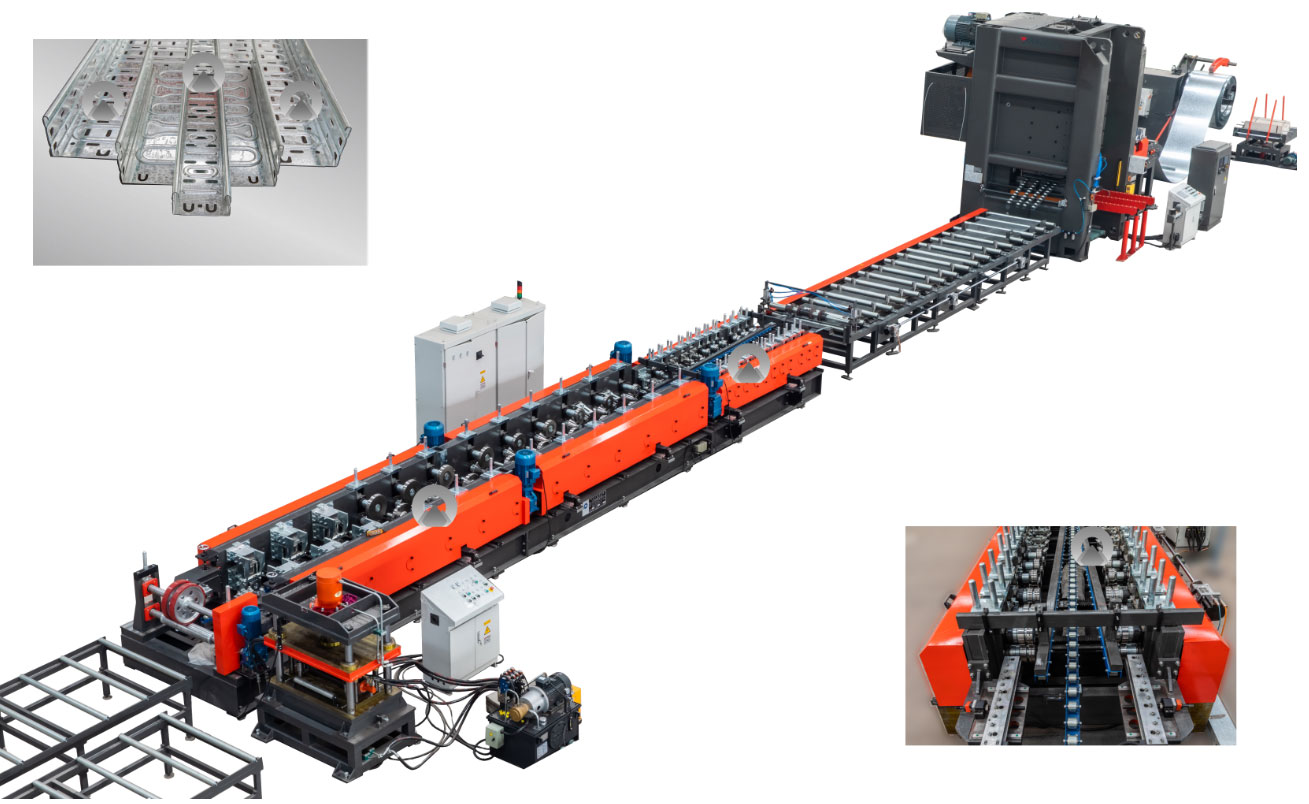

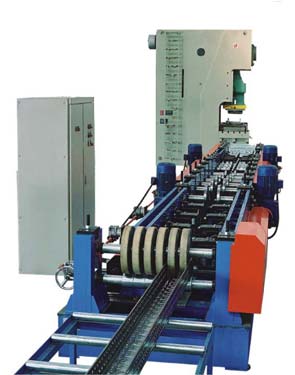

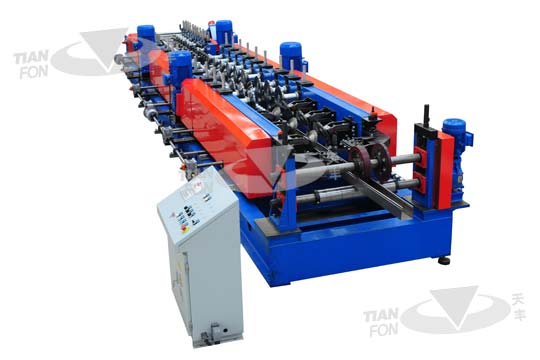

Профилировачная линия для кабельных лотков

Обзор машины:
Ролики проектируеся специалистами с программой COPRA, и сделаны анализ FEA. Структура роликов: комбинированная, так как разница скорость и противление уменьшается, износ на верхности листа тоже мало.
  • Описание
  • Подробности
  • Видео

Компоненты

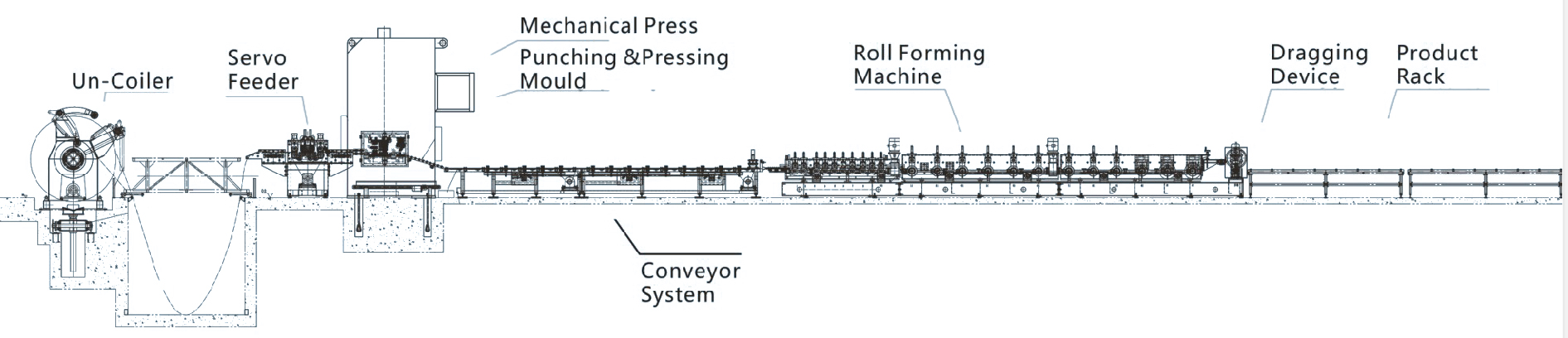

 размотка→ правилка→ петля→подача→избирательная перфорация→профилирования →отрезка→приемный стол

Спецификации

Обзор машины:

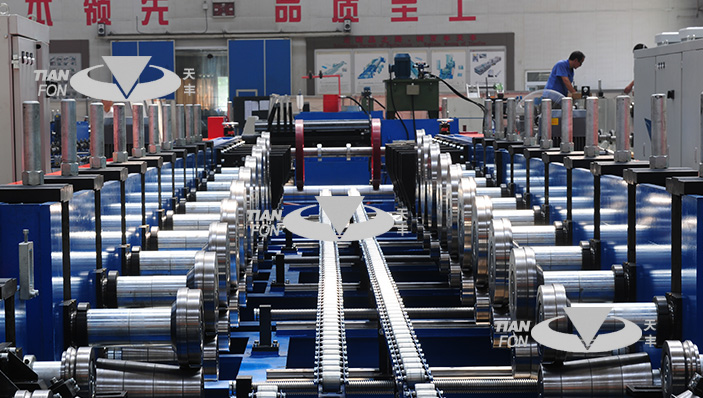

1.консольные клети, ширина между клетями регурируется беспрерывно.
2. Количество клетей: 20шт.

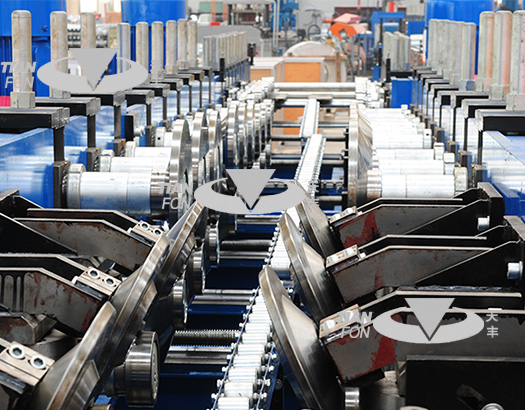

3. Ролики проектируеся специалистами с программой COPRA, и сделаны анализ FEA. Структура роликов: комбинированная, так как разница скорость и противление уменьшается, износ на верхности листа тоже мало.

Технические параметры

№. наименование Ед. параметры замечание
1 материал тип   Горячий прокат, холотный прокат; оцинкованная сталь
Предел текучести MPa ≤350
толщина мм 1.6-3.2
Внут. Диаметр рулонна мм 500,600
Вес рулонна T 5

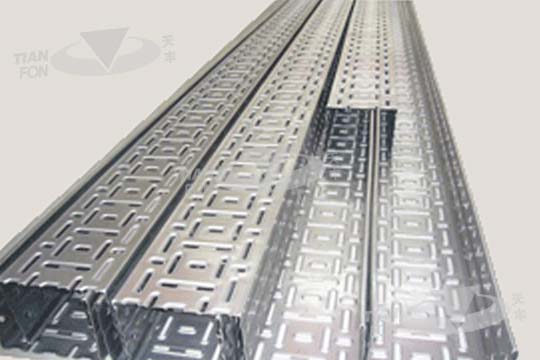

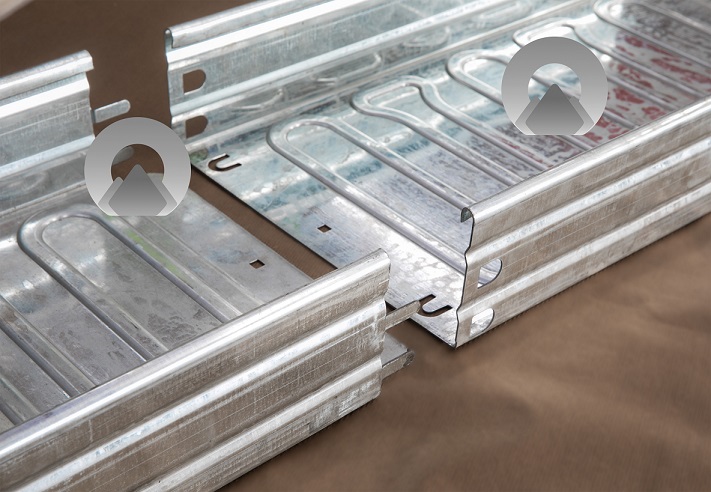

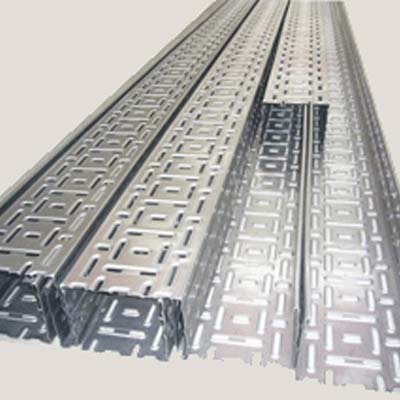

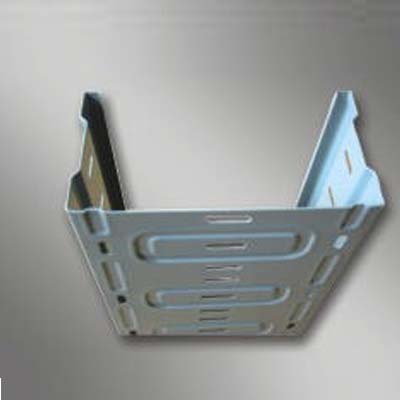

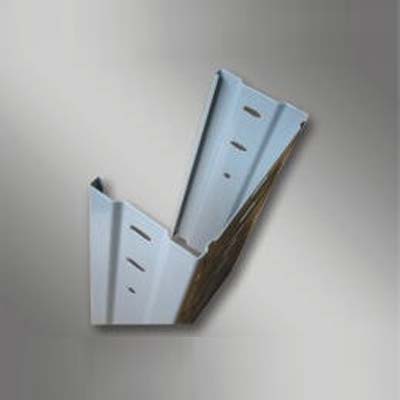

2 Размер лотка ширина мм 50-900
высота мм 25-200
3 Скорость линии м/мин. 0-35
4 Материал роликов   Х12 закаленные

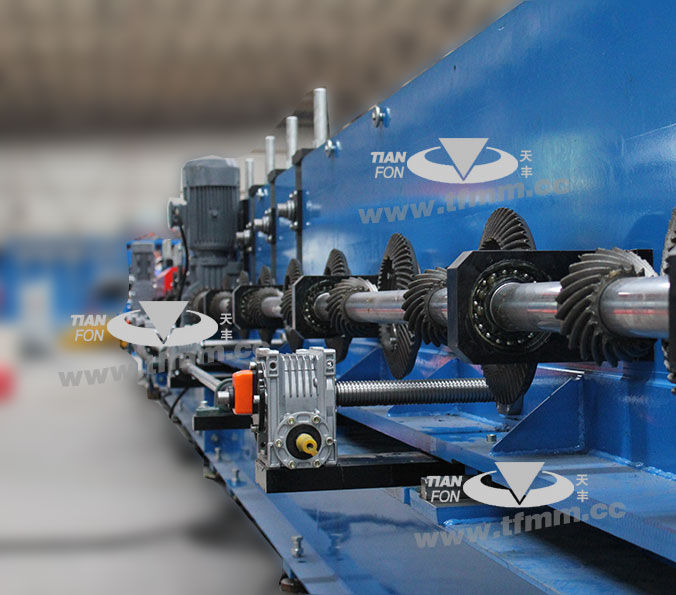

5 трансмиссия   Винтовые конусные шестерни
6 Система операции   Windows2000
7 Общая мощьность Кв. 65
8 Система управления   PLC авто-контроль
9 Габариты (Д*Ш*В) м 30X2X1.7
